Dane techniczne
| Graniczne wartości ciśnień/temperatur (ISO 6552) A – B – C PN100 |
|
|---|---|
| Ciśnienie nominalne | PN100 |
| PMA – Maksymalne ciśnienie dopuszczalne | 100 bar m przy 50 °C |
| TMA – Maksymalna temperatura dopuszczalna | 400°C przy 59,5 bar m |
| Minimalna temperatura dopuszczalna | – |
| PMO – Maksymalne ciśnienie robocze dla pary wodnej nasyconej | 70,5 bar m przy 287,3 °C |
| TMO – Maksymalna temperatura robocza | 400°C przy 59,5 bar m |
| Minimalna temperatura robocza | -10 °C |
| Próba hydrauliczna | 150 bar m |
| A – D – E klasa 600 | ||
|---|---|---|
| Parametr | Wartości (metryczne) | Wartości (imperialne) |
| Ciśnienie nominalne | Klasa 600 | |
| PMA – Maksymalne ciśnienie dopuszczalne | 102,1 bar m przy 38°C | 1481 psi m przy 100°F |
| TMA – Maksymalna temperatura dopuszczalna | 425°C przy 57,5 bar m | 797°F przy 834 psi m |
| Minimalna temperatura dopuszczalna | -29 °C | -20 °F |
| PMO – Maksymalne ciśnienie robocze dla pary wodnej nasyconej | 79,8 bar m przy 295,8°C | 1156 psi m przy 564,4°F |
| TMO – Maksymalna temperatura robocza | 425°C przy 57,5 bar m | 797°F przy 834 psi m |
| Minimalna temperatura robocza | -29 °C | -20 °F |
| Próba hydrauliczna | 154 bar m | 2233 psi m |
Opis

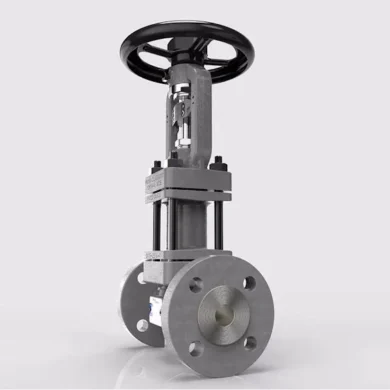

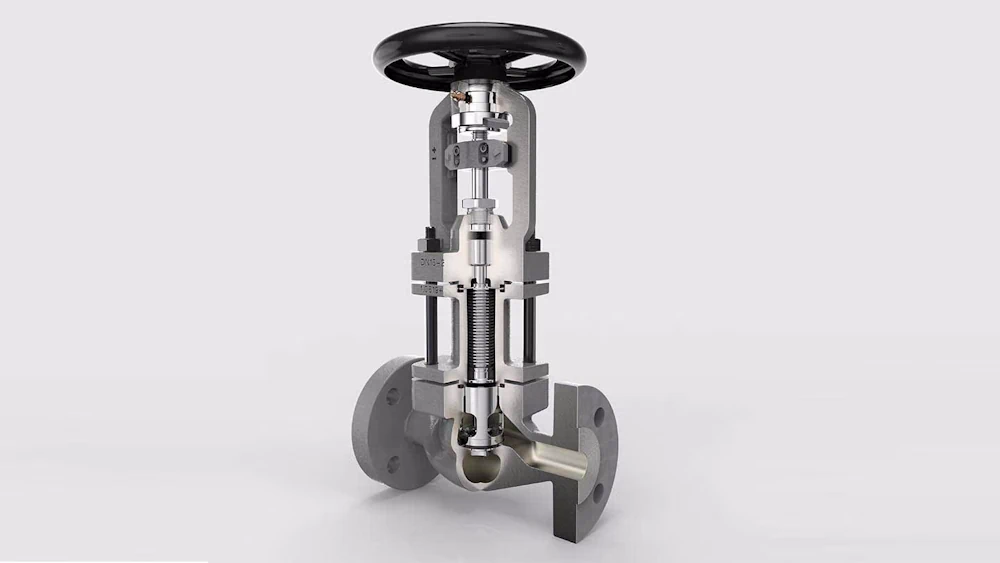

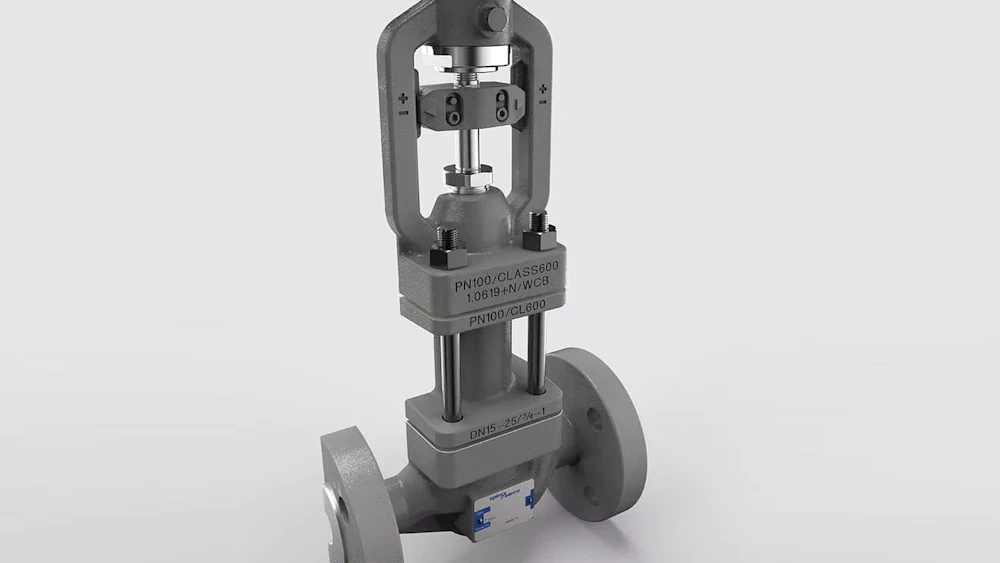

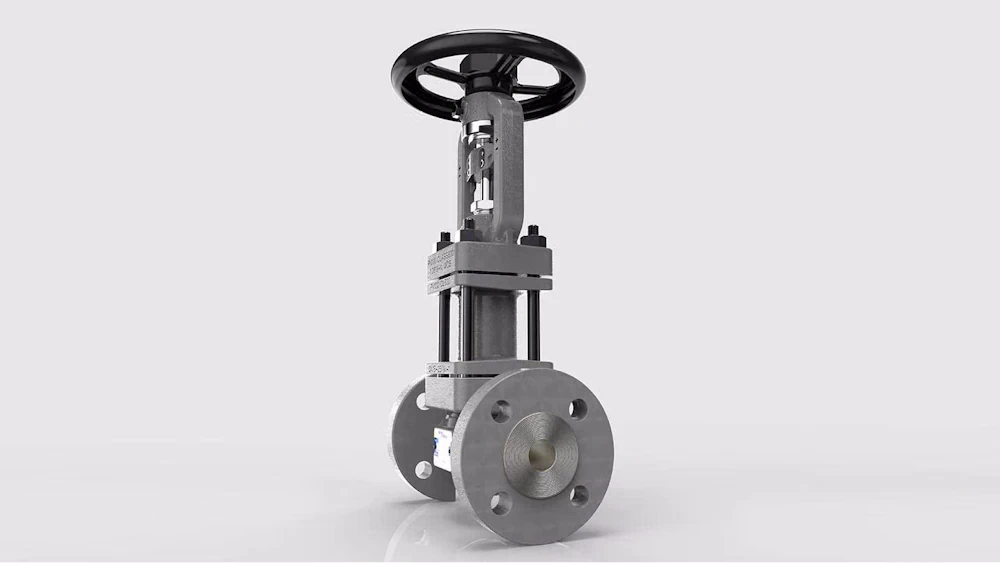

BSA3HP to wysokiej jakości zawór odcinający z dławnicą mieszkową o zerowej emisji zanieczyszczeń.
Jest wykonany ze stali węglowej w dla ciśnień znamionowych do PN100 i ASME klasa 600. W konstrukcji zaworu przewidziano szybką i łatwą konserwację w celu zapewnienia minimalnego czasu przestoju procesu.
Wciskana konstrukcja wewnętrznego gniazda umożliwia jego wymianę bez użycia specjalnych narzędzi i bez konieczności demontażu zaworu z rurociągu.
