Dane techniczne
- Średnica nominalna: DN 20 – DN 1000 (DN 20 jedynie PN10/16)
- Dostępne dla następujących typów: Z 011-A
- Długość zabudowy:
- EN 558 rząd 20
- ISO 5752 rząd 20
- API 609 tabela 1
- Przyłącze kołnierzowe:
- EN 1092 PN 6/10/16
- ASME Class 150
- AS 4087 PN 16
- Kształt przylgi połączenia kołnierzowego: EN 1092 Form A / B, ASME RF, FF
- Przyłącze napędu: EN ISO 5211
- Znakowanie: EN 19
- Próby szczelności:
- EN 12266 (szczelność klasa A)
- ISO 5208:2015, Kategoria AA
- Normy pracy: EN 593
- Zakres temperatur: -40°C do +200°C (w zależności od ciśnienia, medium i materiału)
- Maksymalne ciśnienie robocze: max. 16 bar
Opis

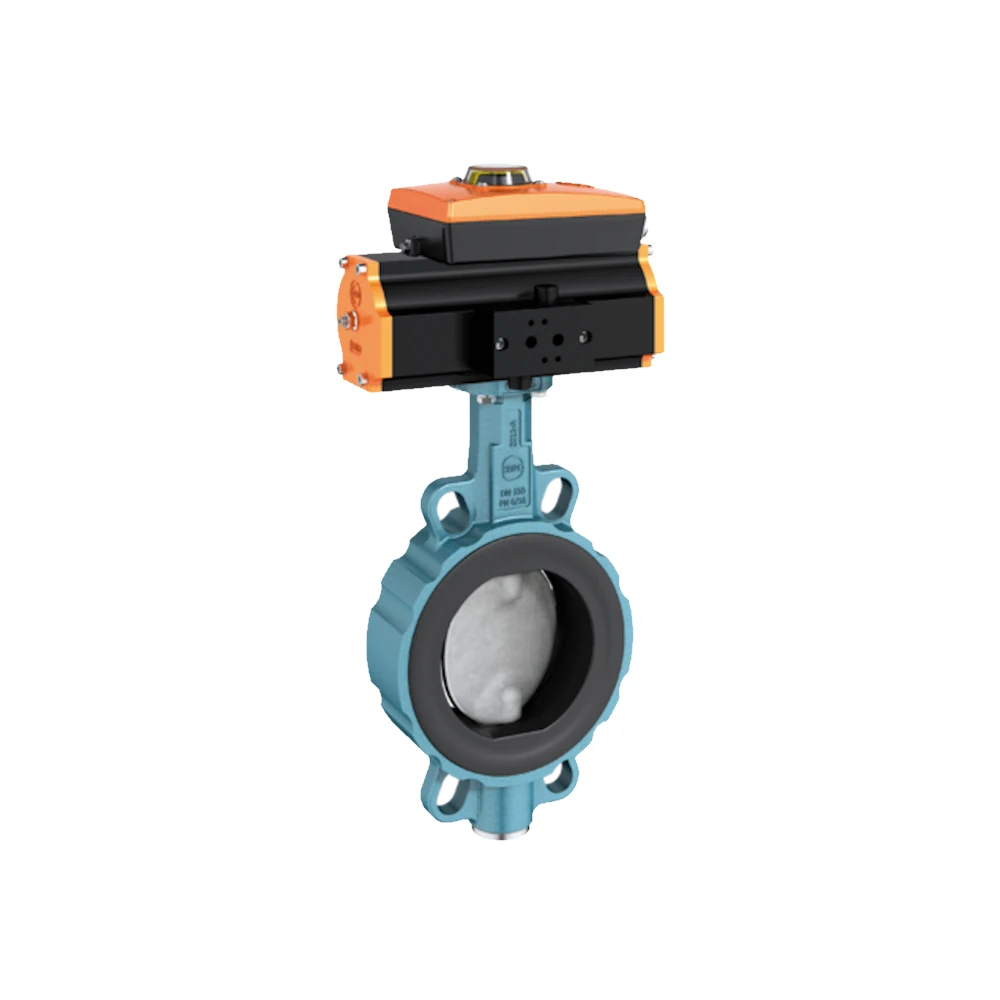

Uniwersalny zawór motylkowy produkowany zgodnie z EN 593. Szeroka gama standardowych materiałów oferuje zastosowanie w różnych aplikacjach.
