Dane techniczne
- pH czynnika [Max.]: 10
- pH czynnika [Min.]: 7
- Położenie trzpienia: Normalnie otwarty
- Przeciek [% Kvs]: 0.02
- Regulacja przepływu: Tak
- Regulator ciśnienia: Regulator różnicy ciśnień
- Rozmiar zaworu: DN 20
- SCIP dossier no.: 5a1e376f-696b-4a93-99f4-c4cd177ef721
- SCIP dossier product name: AVPQ 4 PN25 DN15-25 THREAD
- Spadek ciśnienia na dławiku – dpb [bar]: 0.2 bar
- Temperatura czynnika [°C] [Max.]: 150 °C
- Temperatura czynnika [°C] [Min.]: 2 °C
- Typ nastawy: Adjustable
- Typy połączeń: Gwint zewnętrzny
- Wartości Kvs [m³/h]: 6.3 m³/h
Opis

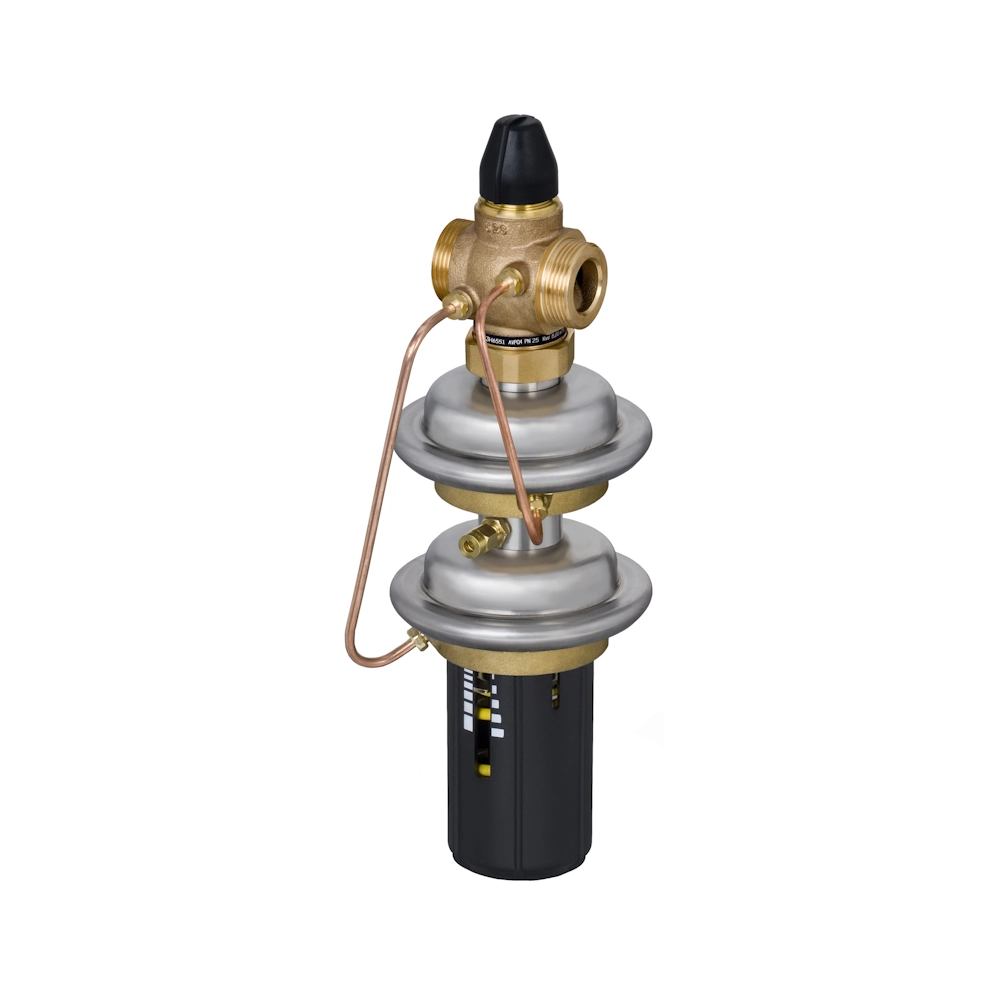

AVPQ(4) to bezpośredniego działania regulator różnicy ciśnień i przepływu, przeznaczony przede wszystkim do zastosowań w sieciach cieplnych.
Urządzenie automatycznie zamyka przepływ w przypadku:
- wzrostu różnicy ciśnień,
- przekroczenia ustawionego maksymalnego przepływu.
Regulator AVPQ(4) składa się z:
- zaworu regulacyjnego z elementem dławiącym o regulowanej nastawie,
- siłownika z dwoma membranami regulacyjnymi,
- nastawnika różnicy ciśnień.
To sprawdzone rozwiązanie zapewniające stabilną i bezpieczną pracę instalacji ciepłowniczych.
