Dane techniczne
- DN 15-250
- kVS 4,0–400 m3/h
- PN 16, 25, 40
Zakres nastaw:
- AFP: 0,05–0,35 bara / 0,1–0,7 bara / 0,15–1,5 bara
- AFP-9: 0,5–3 bary/1–6 barów
Temperatura:
- Woda obiegowa / wodny roztwór glikolu do 30%: 2 … 140 / 150 / 200°C
Króćce:
- kołnierz
Wersje
Dostępne są dwie wersje zaworów:
- VFG 2 z uszczelnieniem grzybka metal na metal
- VFG 21 z miękkim uszczelnieniem grzybka
Opis
Jest to regulator różnicy ciśnień bezpośredniego działania, stosowany głównie do regulacji węzłów cieplnych. Regulator zamyka się przy rosnącej wartości różnicy ciśnień.

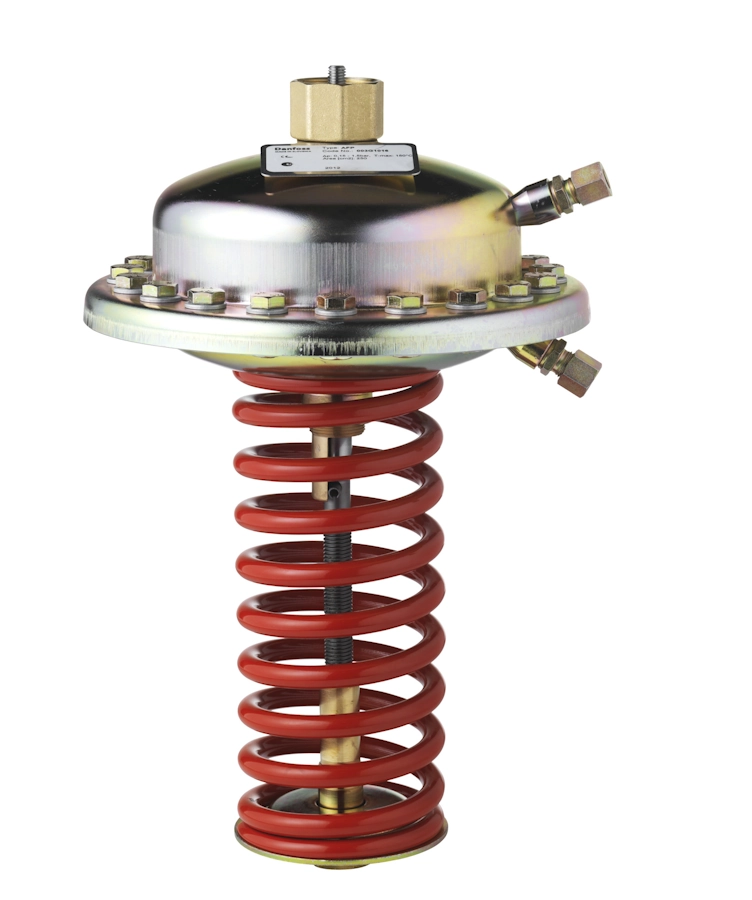

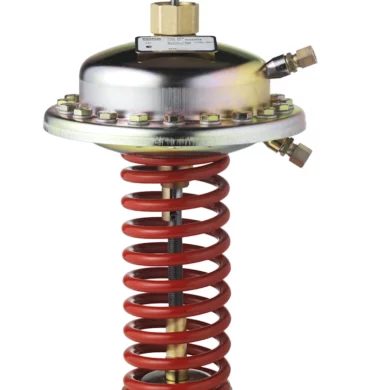

Regulator składa się z zaworu regulacyjnego, siłownika z membraną regulacyjną i sprężyny nastawnej różnicy ciśnień.
