Dane techniczne

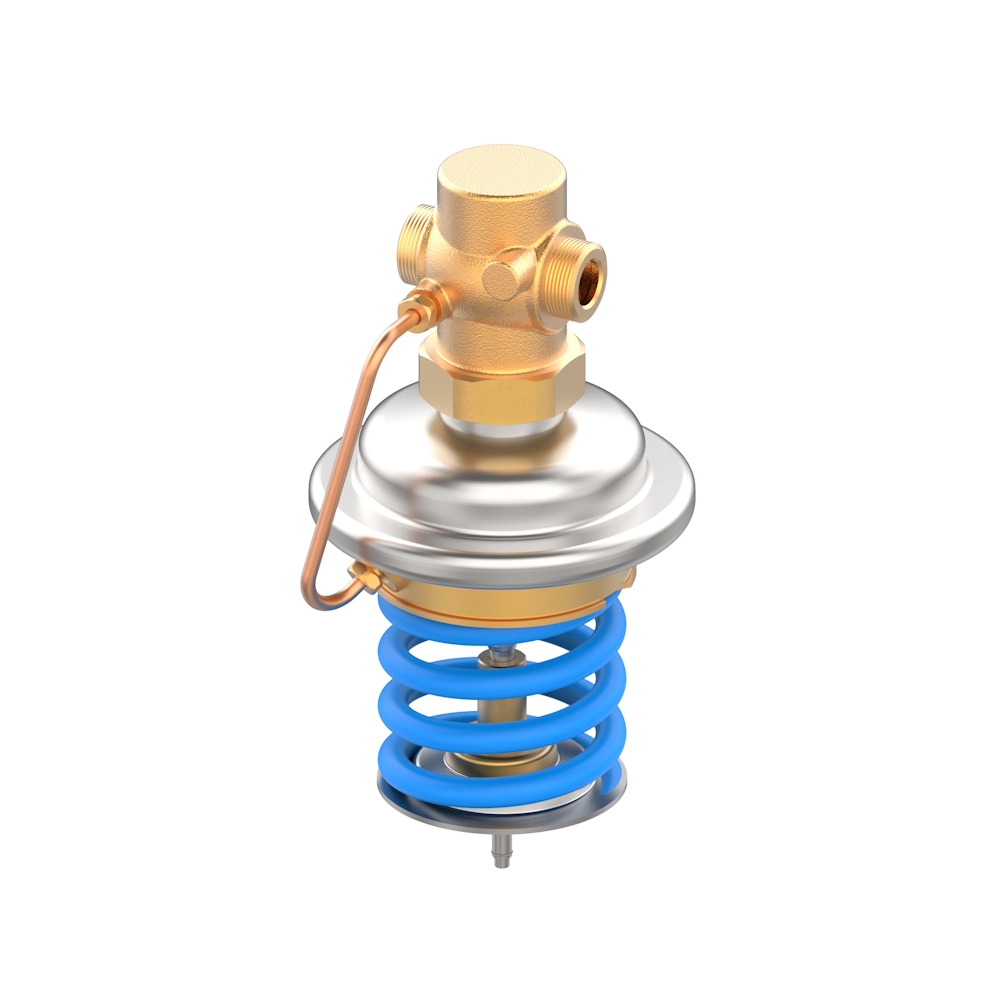

Podstawowe dane reduktora AVD:
- DN: 15–50
- kVS: 0,4–25 m³/h
- PN: 25
- Zakres nastawy: 1–5 bar / 3–12 bar
- Temperatura:
- Woda obiegowa / wodny roztwór glikolu do 30%: 2 – 150°C
- Króćce:
- Gwint zewnętrzny (złączki: do wspawania, gwintowane i kołnierzowe)
- Kołnierz
Dane techniczne
Podstawowe dane reduktora AVDS:
- DN: 15–25
- kVS: 1,0–6,3 m³/h
- PN: 25
- Zakres nastawy: 1–5 bar / 3–12 bar
- Temperatura:
- Para wodna / woda obiegowa / wodny roztwór glikolu do 30%: 2 – 200°C
- Króćce:
- Gwint zewnętrzny (złączki: do wspawania, gwintowane i kołnierzowe)
Opis
AVD(S) to reduktor ciśnienia bezpośredniego działania, przeznaczony głównie do pracy w sieciach cieplnych.
W standardowych warunkach regulator pozostaje otwarty i zamyka się automatycznie w przypadku wzrostu ciśnienia.
Budowa regulatora obejmuje:
- zawór regulacyjny,
- siłownik z membraną regulacyjną,
- sprężynę (lub sprężyny) nastawcze ciśnienia.
Urządzenie zapewnia niezawodną kontrolę ciśnienia w instalacjach grzewczych i ciepłowniczych.
